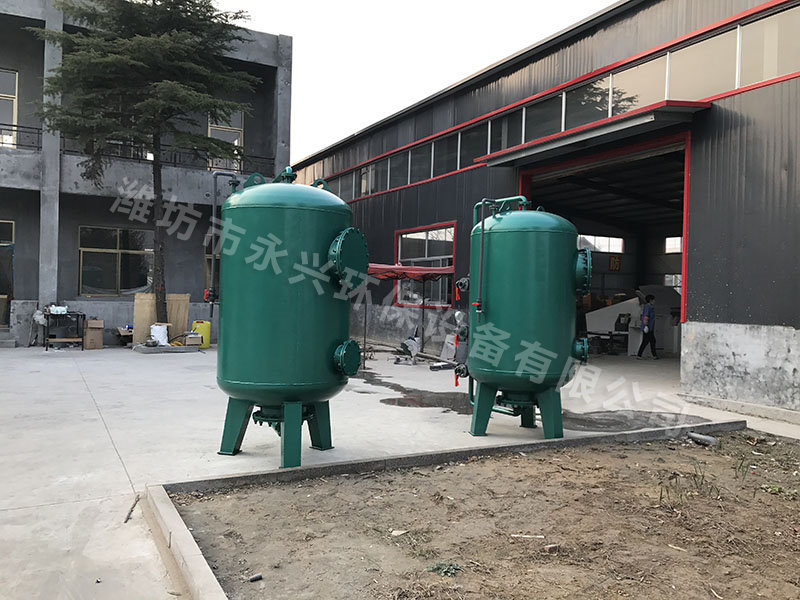

過濾器

工作原理

過濾器工作時，待過濾的水由水口進入，流經濾網，通過出口進入用戶所須的管道進行工藝循環，水中的顆粒雜質被截留在濾網內部。如此不斷的循環，被截留下來的顆粒越來越多，過濾速度越來越慢，而進口的污水仍源源不斷地進入，濾孔會越來越小，由此在進、出口之間產生壓力差，當大度差達到設定值時，差壓變送器將電信號傳送到控制器，控制系統啟動驅動馬達通過傳動組件帶動軸轉動，同時排污口打開，由排污口排出，當濾網清洗完畢后，壓差降到最小值，系統返回到初始過濾狀，系統正常運行。過濾器由殼體、多元濾芯、反沖洗機構、和差壓控制器等部分組成。殼體內的橫隔板將其內腔分為上、下兩腔，上腔內配有多個過濾芯，這樣充分了過濾空間，顯著縮小了過濾器的體積，下腔內安裝有反沖 洗吸盤。工作時，濁液經入口進入過濾器下腔，又經隔板孔進入濾芯的內腔。大于過濾芯縫隙的雜質被截留，凈液穿過縫隙到達上腔， 最后從出口送出。過濾器采用高強度的楔形濾網，通過壓差控制、定時控制自動清洗濾芯。當過濾器內雜質積聚在濾芯表面引起進出口壓差增大到設定值，或定時器達到預置時間時，電動控制箱發出信號，驅動反沖洗機構。當反沖洗吸盤口與濾芯進口正對時，排污閥打開，此時系統泄壓排水，吸盤與濾芯內側出現一個相對壓力低于濾芯外側水壓的負壓區，迫使部分凈循環水從濾芯外側流入濾芯內側，吸附在濾芯內內壁上的雜質微粒隨水流進穣盤內并從排污閥排出。特殊設計的濾網使得濾芯內部產生噴射效果，任何雜質都將被從光滑的內壁上沖走。當過濾器進出口壓差恢復正?；蚨〞r(shí)器設定時間結束，整個過程中，物料不斷流，反洗耗水量少，實現了連續化，自動化生產。過濾器廣泛用于冶金、化工、石油、造紙、醫藥、食品、采礦、電力、城市給水領域。諸如工業廢水， 循環水的過濾，乳化液的再生，廢油過濾處理，冶金行業的連鑄水系統、高爐水系統，熱軋用高壓水除鱗系統。是一種先進、高效且易操作的全自動過濾裝置。

性能特點

1.高效，精確過濾：特殊結構的濾盤過濾技術，性能精確靈敏，確保只有粒徑小于要求的顆粒才能進入系統，是最有效的過濾系統；規格有5μ、10μ、20μ、55μ、100μ、130μ、200μ等多種，用戶可根據用水要求選擇不同精度的過濾盤。系統流量可根據需要靈活調節。

2.標準模塊化，節省占地:系統基于標準盤式過濾單元，按模塊化設計,用戶可按需取舍,靈活可變,互換性強。系統緊湊，占地極小，可靈活利用邊角空間進行安裝，如處理水量300m3/h左右的設備占地僅約6m2(一般水質，過濾等級100μ)。

3.全自動運行,連續出水：在過濾器組合中的各單元之間，反洗過程輪流交替進行，工作、反洗狀態之間自動切換，可確保連續出水;反洗耗水量極少，只占出水量的0.5%；如配合空氣輔助反洗，自耗水更可降到0.2%以下。高速而徹底的反洗，只需數十秒即可完成

4.壽命長：新型塑料過濾元件堅固、無磨損、無腐蝕、極少結垢，經多年工業實用驗證，使用6~10年也沒有磨損，不會老化，過濾和反洗效果不會因使用時間而變差。

5.高質量，維護量少:產品符合相應質量標準，所有產品在出廠前均經模擬工況檢測和試運轉，不需專用工具,零部件很少；易于使用,僅需定期檢查，幾乎不需日常維護。

使用范圍

1、水產養殖循環水處理；

2、冷卻循環水、工業循環水處理；

3、河道、湖泊、家庭水景等富營養水體處理；

4、中水回用
